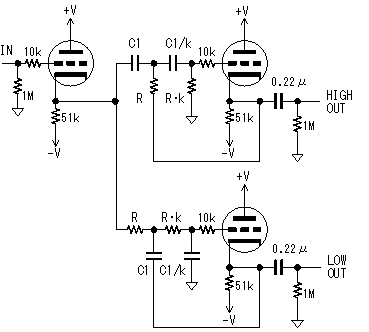

■ ２ウエイ用チャンネルデバイダ回路（-12dB/oct）
- ２ウエイ用の真空管チャンネルデバイダ回路です。 ３極管をカソードフォロアとして使用します。
- 正負電源を用いることで、入力のコンデンサを省くことができ、グリッド周りも単純な回路になります。
- 電源電圧Ｖは、１００Ｖ程度で良いでしょう。
- ３極管は、12AU7、12AT7、5670Wなど多くの種類が使えます。
-
-
- クロスオーバー周波数は、fc＝1／（2×π×C1×R）
- 図中の定数ｋの値により、遮断特性が設定できます。
- ｋ＝2.4（2.5）は、バタワース型（山根式）と呼ばれ、fc付近の切れ味が良いことが特徴です。
- ｋ＝1.4 は、ベッセル型と呼ばれ、過渡応答特性が良いことが特徴です。
- ｋ＝1.0 は、ＣＲを２段重ねたフィルタと等価な特性となり、素直な音質が特徴です。
- Ｒは１００ｋΩ〜２００ｋΩとすれば良いでしょう。
- 参考：アクティブ・フィルタ
-

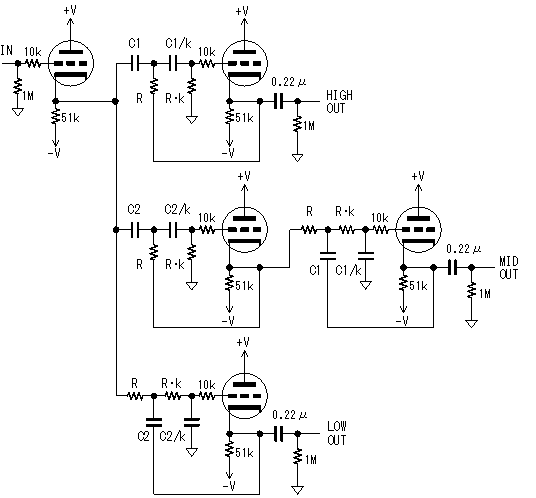

■ ３ウエイ用チャンネルデバイダ回路（-12dB/oct）
- ２ウエイ用の回路を応用した、３ウエイ用の真空管チャンネルデバイダ回路です。
- ミッドレンジは、ハイパスフィルタとローパスフィルタを組み合わせて構成します。
- 電源電圧Ｖは、２ウエイ用と同じく１００Ｖ程度で良いでしょう。
- ３極管は、２ウエイ用と同じく12AU7、12AT7、5670Wなど多くの種類が使えます。
-
-
- クロスオーバー周波数１は、fc1＝1／（2×π×C1×R）
- クロスオーバー周波数２は、fc2＝1／（2×π×C2×R）
- 図中の定数ｋの値により、遮断特性が設定できます。
- ｋ＝2.4（2.5）は、バタワース型（山根式）と呼ばれ、fc付近の切れ味が良いことが特徴です。
- ｋ＝1.4 は、ベッセル型と呼ばれ、過渡応答特性が良いことが特徴です。
- ｋ＝1.0 は、ＣＲを２段重ねたフィルタと等価な特性となり、素直な音質が特徴です。
- Ｒは１００ｋΩ〜２００ｋΩとすれば良いでしょう。
- 参考：アクティブ・フィルタ
-
