■ コンデンサ出力の増幅回路

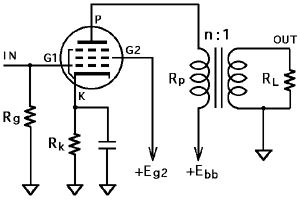

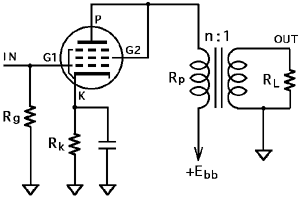

■ トランス出力の増幅回路
■ ＳＲＰＰ回路
通常、双３極管を使った左図の回路で Rk1＝Rk2 として用いられます。
また、Rk1＜Rk2 として、出力−歪み率の特性を調整することができます。
左図のように、Rk1＝Rk2 とし、Rを追加して歪みを減らすことができます。
■ プッシュプル回路
左図は３極管を使ったシングル回路です。
出力トランスの１次側に、Ｂ電源からプレート方向の直流電流が流れるため、直流磁化が起こります。 シングル用のトランスは、コアにギャップを設けた構造でこれに対応しているため、インダクタンスが小さくなっています。 低域の再生には、十分なコアボリュームが必要となり、大型で重いトランスが必須となります。
左図は３極管を使ったプッシュプル回路です。
２つの増幅回路にそれぞれ正相と逆相の信号を入力し、出力トランスの１次側で合成します。 出力トランス１次側の２つの巻線に、Ｂ電源からプレート方向の直流電流が流れますが、コアを磁化する方向が逆のため打消し合い、直流磁化が起こりません。 プッシュプル用のトランスは、インダクタンスが大きく、低域の再生に有利になります。 また、偶数次の歪みが打消されて、低歪みのアンプとなります。
（参考：同じコアボリュームのトランスで、プッシュプルはシングルの５〜１０倍のインダクタンスがあります）
左図は３極管を使ったバランスド・シングル回路です。
半導体アンプのＢＴＬ接続と同様です。 シングルアンプ２台の出力を単に直列に接続する場合と異なり、偶数次の歪みが打消されて、低歪みのアンプとなります。 ８Ωのスピーカーを接続するときは、２つの出力トランスの４Ω端子を使用します。
この接続では、出力インピーダンスを小さくできるので、４Ωのスピーカー等の駆動も楽になります。
■ 位相反転回路

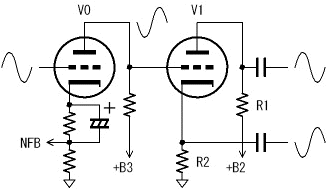

左図は、前段と直結にした回路です。 R1＝R2 として、プレート側とカソード側から、同振幅で１８０°位相の違う信号が取り出せます。

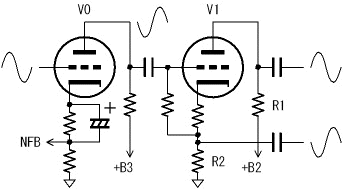

左図は、前段とコンデンサで結合した回路です。 直結にした場合よりも、動作点の設定自由度が大きくなりますが、低域の時定数が１つ増えることになります。

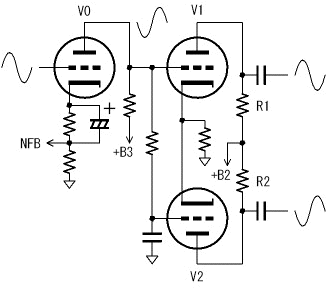

左図は、マラード型／ムラード型と呼ばれる回路です。 通常、前段と直結にします。 V1とV2のグリッドを結ぶ抵抗は 1MΩ 程度、V2のグリッドとＧＮＤ間のコンデンサは 0.47μF 程度が用いられます。 V1とV2のカソードを接続し、共通カソード抵抗をＧＮＤに接続します。 動作は差動増幅回路に準じたものとなり、V1とV2のプレートから、同振幅で１８０°位相の違う信号が取り出せます。 V1側とV2側の出力に若干の出力差が生じるため、通常R2＞R1として調整します。
左図は、差動増幅回路です。 V1とV2のカソードを接続し、定電流回路に接続します。 この増幅段をＮＦＢアンプの初段とするときは、V2のグリッドに帰還します。 そうしないときは、V2のグリッドを接地します。 通常、R1＝R2とします。

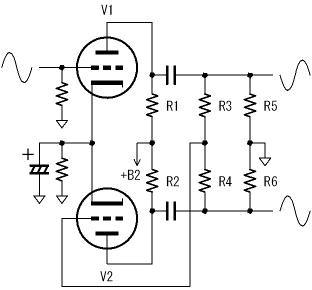

左図は、自己平衡型（オートバランス型）と呼ばれる回路です。 通常、R1＝R2、R3＝R4、R5＝R6とします。 V1側が無帰還の増幅回路で、V2側が単段のＮＦＢ増幅段となることから、出力インピーダンスや周波数特性にアンバランスが生じます。
左図は、トランスによる位相反転回路です。 R1とR2は、主に高域の特性を改善するために付加します。
