- ■ アンプの出力インピーダンス測定
- ■ アンプの入力インピーダンス測定
- ■ スピーカーのインピーダンス測定
- ■ スピーカーのネットワーク回路（6dB/oct型）
- ■ スピーカーのネットワーク回路（12dB/oct -3dBクロス型）
- ■ スピーカーのネットワーク回路（12dB/oct -6dBクロス型）
■ アンプの出力インピーダンス測定
- ・出力開放時の電圧と定格負荷接続時の電圧から、
- ＺOUT＝ＲL（Ｅ0−Ｅ）／Ｅ
-
- ＺOUT：出力インピーダンス（Ω）
- ＲL：定格負荷抵抗（Ω）
- Ｅ0：出力開放時の電圧（Ｖ）
- Ｅ：ＲL接続時の電圧（Ｖ）
-
- ・ＯＮ−ＯＦＦ法
- ＺOUT＝２ＲL（ＥOFF−ＥON）／（２ＥON−ＥOFF）
-
- ＺOUT：出力インピーダンス（Ω）
- ＲL：定格負荷抵抗（Ω）
- ＥOFF：２ＲL接続時の電圧（Ｖ）
- ＥON：ＲL接続時の電圧（Ｖ）
-

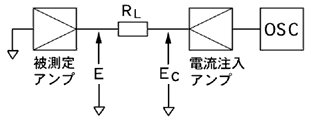

- ・電流注入法
- ＺOUT＝ＲLＥ／（ＥC−Ｅ）
-
- ＺOUT：出力インピーダンス（Ω）
- ＲL：定格負荷抵抗（Ω）
- Ｅ：被測定アンプの出力電圧（Ｖ）
- ＥC：電流注入アンプの出力電圧（Ｖ）
-

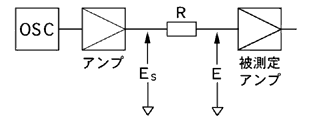

■ アンプの入力インピーダンス測定
- ＺIN＝ＲＥ／（ＥS−Ｅ）
-
- ＺIN：入力インピーダンス（Ω）
- Ｒ：信号源と入力の間に接続する抵抗（Ω）
- Ｅ：被測定アンプの入力電圧（Ｖ）
- ＥS：信号源の出力電圧（Ｖ）
-
■ スピーカーのインピーダンス測定
- ＺSP＝ＲＥ／（ＥS−Ｅ）
-
- ＺSP：スピーカーのインピーダンス（Ω）
- Ｒ：信号源とスピーカーの間に接続する抵抗（Ω）
- Ｅ：スピーカーの入力電圧（Ｖ）
- ＥS：信号源の出力電圧（Ｖ）
- ノウハウ：Ｒに10kΩを使用し、ＥS＝10Ｖとすれば、Ｅの測定値を1000倍するだけでインピーダンスが求められます。（ＺSPが100Ω以下のとき、この測定方法の誤差は1％以下です。）
-
■ スピーカーのネットワーク回路（6dB/oct型）
- Ｌ＝159×Ｒ／ｆC （ｍＨ）
-
- Ｃ＝159000／ｆCＲ （μＦ）
-
- Ｌ：ＬＰＦ側の直列コイル（ｍＨ）
- Ｒ：スピーカーの抵抗（Ω）
- ｆC：クロスオーバー周波数（Ｈｚ）
- Ｃ：ＨＰＦ側の直列コンデンサ（μＦ）
-
■ スピーカーのネットワーク回路（12dB/oct -3dBクロス型）
- ・ζ＝0.707（バタワース型）の場合、
-
- Ｌ＝225×Ｒ／ｆC （ｍＨ）
-
- Ｃ＝113000／ｆCＲ （μＦ）
-
- ・ζ＝0.866（ベッセル型）の場合、
-
- Ｌ＝276×Ｒ／ｆC （ｍＨ）
-
- Ｃ＝91900／ｆCＲ （μＦ）
-
- ・ζ＝1 の場合、
-
- Ｌ＝318×Ｒ／ｆC （ｍＨ）
-
- Ｃ＝79600／ｆCＲ （μＦ）
-
- ζ：フィルタの肩特性を表す減衰定数（ツェータと読む）
- Ｌ：ＬＰＦ側の直列コイル、ＨＰＦ側の並列コイル（ｍＨ）
- Ｒ：スピーカーの抵抗（Ω）
- ｆC：クロスオーバー周波数（Ｈｚ）
- Ｃ：ＬＰＦ側の並列コンデンサ、ＨＰＦ側の直列コンデンサ（μＦ）
-
■ スピーカーのネットワーク回路（12dB/oct -6dBクロス型 ζ＝0.707）
- ・ＬＰＦ側の直列コイルと並列コンデンサ
-
- ＬLPF＝296×Ｒ／ｆC （ｍＨ）
-
- ＣLPF＝148000／ｆCＲ （μＦ）
-
- ・ＨＰＦ側の並列コイルと直列コンデンサ
-
- ＬHPF＝170×Ｒ／ｆC （ｍＨ）
-
- ＣHPF＝85300／ｆCＲ （μＦ）
-
- ＬLPF：ＬＰＦ側の直列コイル（ｍＨ）
- ＣLPF：ＬＰＦ側の並列コンデンサ（μＦ）
- Ｒ：スピーカーの抵抗（Ω）
- ｆC：クロスオーバー周波数（Ｈｚ）
- ＬHPF：ＨＰＦ側の並列コイル（ｍＨ）
- ＣHPF：ＨＰＦ側の直列コンデンサ（μＦ）
-
