真空管パワーアンプのカスタム品（特注品）を製作いたします。 お見積りは無料です。 お気軽にお問い合わせください。 （アンプの内容にもよりますが、キットでのご提供も可能です） ●ミズナガのカスタムアンプ特徴など： ・お客様のご希望に添ったアンプを設計・製作 ・アンプの外観デザインは可能な限りご要望にお答えします ・低残留ノイズを実現します ・高品質のトランス（タムラ、橋本など）を使用します ・高品質のケース（タカチなど）を使用します ・回路図と説明書を添付いたします  回路図例
説明書例●製作期間：ご注文から発送まで、２〜３か月となっております ●製作費用：お客様のご予算に合わせて設計、製作いたします | ||||||

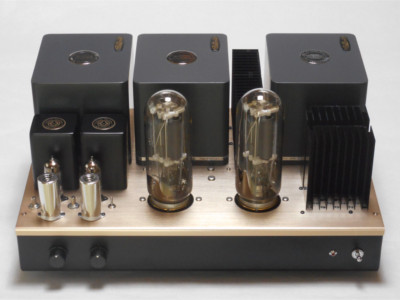

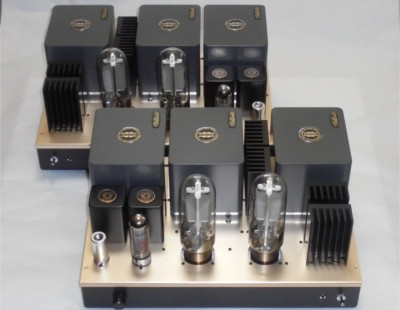

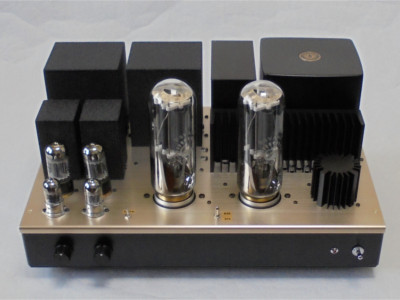

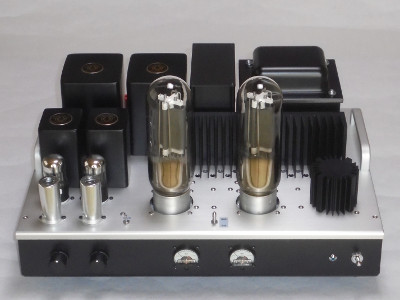

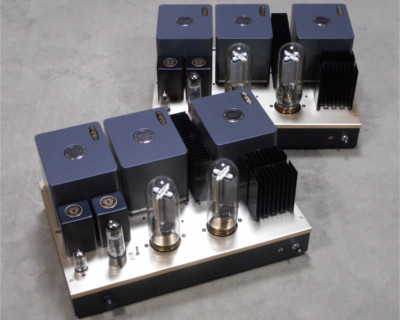

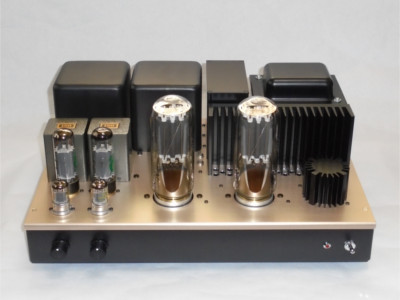

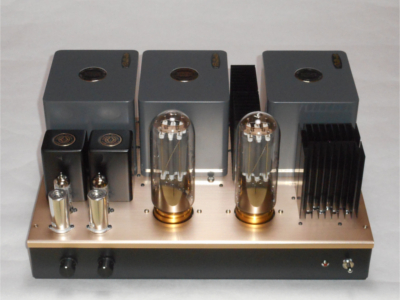

＜カスタムの真空管パワーアンプ製作例＞  211/845 シングルトランス結合モノラルアンプ 211/845をトランス結合でドライブした、シングルモノラルアンプ。 出力管は自己バイアスで調整不要（211と845はスイッチ切り替え）。 出力管電流を常時モニターできるメーターを装備。 ●初段12AU7-SRPP、ドライバ段6SN7パラ、ドライバトランス、出力管211/845の構成 ●橋本の電源トランス、出力トランス、ドライバトランスを使用 ●出力管フィラメント専用トロイダルトランスを使用 ●タカチのアルミケースを使用 出力：22W(845)、17W(211) 残留ノイズ：0.1mV(A) 寸法：W370×D300×H240 重量：約16kg(1台)、約32kg(2台)  845 シングルアンプ 845をEL34（負荷はプレートチョーク）でドライブした、シングルアンプ。 出力管は自己バイアスで調整不要。 ●初段12AT7-SRPP、ドライバ段EL34、プレートチョーク、出力845の構成 ●ゼネラルトランスの電源トランスと出力トランス（ケース追加）を使用 ●ISOのWチョークコイルをプレートチョークとして使用 ●出力管フィラメント専用トロイダルトランスを使用 ●タカチのアルミケースを使用 出力：22W+22W 残留ノイズ：0.1mV(A) 寸法：W450×D350×H240 重量：約25kg  211/845 シングルトランス結合アンプ 211/845をトランス結合でドライブした、シングルアンプ 出力管は自己バイアスで調整不要（211と845はスイッチ切り替え）。 ●初段12AU7-SRPP、ドライバ段6SN7パラ、ドライバトランス、出力管211/845の構成 ●ファインメットコア型の出力トランスとドライバトランスを使用 ●橋本の電源トランスを使用 ●出力管フィラメント専用トロイダルトランスを使用 ●タカチのアルミケースを使用 出力：20W+20W(845)、16W+16W(211) 残留ノイズ：0.1mV(A) 寸法：W450×D350×H240 重量：約25kg  211/845 シングルトランス結合アンプ 211/845をトランス結合でドライブした、シングルアンプ 出力管は自己バイアスで調整不要（211と845はスイッチ切り替え）。 フィラメント定格10V1Aタイプの出力管にも対応（スイッチ切り替え）。 ●初段12AU7-SRPP、ドライバ段6SN7パラ、ドライバトランス、出力管211/845の構成 ●橋本の電源トランス、出力トランス、ドライバトランスを使用 ●出力管フィラメント専用トロイダルトランスを使用 ●タカチのアルミケースを使用 出力：20W+20W(845)、16W+16W(211) 残留ノイズ：0.1mV(A) 寸法：W450×D350×H240 重量：約26kg  845 パラシングルトランス結合・モノラルアンプ 845-２本をトランス結合でドライブした、パラシングル・モノラルアンプ 出力管は自己バイアスで調整不要。残留ノイズは0.03mV(A)。 ●初段12AU7、ドライバ段EL34、出力管845×2の構成 ●タムラの出力トランス、電源トランスを使用 ●橋本のインターステージトランスを使用 ●出力管フィラメント専用トロイダルトランスを使用 ●タカチのアルミケースを使用 出力：50W（１台） 残留ノイズ：0.03mV(A) 周波数特性：20〜20kHz(±0.5dB)/1W 寸法：W450×D350×H240（１台） 重量：約32kg（１台）  845 パラシングルトランス結合・モノラルアンプ 出力：100W（２台） 重量：約64kg（２台）  211/845 シングルトランス結合アンプ 211/845をトランス結合でドライブした、シングルアンプ 出力管は自己バイアスで調整不要（211と845はスイッチ切り替え）。 ●初段12AU7-SRPP、ドライバ段6SN7パラ、ドライバトランス、出力管211/845の構成 ●ファインメットコア型の出力トランスとドライバトランスを使用 ●出力管フィラメント専用トロイダルトランスを使用 ●タカチのアルミケースを使用 出力：24W+24W(845)、18W+18W(211) 残留ノイズ：0.1mV(A) 寸法：W450×D350×H240 重量：約25kg  211/845 シングルトランス結合アンプ 211/845をトランス結合でドライブした、シングルアンプ 出力管は自己バイアスで調整不要（211と845はスイッチ切り替え）。 ●初段12AU7-SRPP、ドライバ段6SN7パラ、ドライバトランス、出力管211/845の構成 ●橋本の出力トランス、ドライバトランスを使用 ●出力管フィラメント専用トロイダルトランスを使用 ●タカチのアルミケースを使用 出力：22W+22W(845)、17W+17W(211) 残留ノイズ：0.1mV(A) 寸法：W450×D350×H240 重量：約23kg  845 シングルトランス結合アンプ 845をトランス結合でドライブした、シングルアンプ 出力管は自己バイアスで調整不要。残留ノイズは0.03mV(A)。 ●初段12AU7パラ、ドライバ段6CG7パラ、ドライバトランス、出力管845の構成 ●タムラの出力トランス、電源トランスを使用 ●橋本のインターステージトランスを使用 ●出力管フィラメント専用トロイダルトランスを使用 ●タカチのアルミケースを使用 出力：25W+25W 残留ノイズ：0.03mV(A) 周波数特性：20〜20kHz(±1dB、1W) 寸法：W450×D350×H240 重量：約31kg  211 シングルトランス結合アンプ 211をトランス結合でドライブした、シングルアンプ 出力管は自己バイアスで調整不要。残留ノイズは0.05mV(A)。 ●初段12AU7パラ、ドライバ段12BH7パラ、ドライバトランス、出力管211の構成 ●タムラの出力トランス、電源トランスを使用 ●橋本のインターステージトランスを使用 ●出力管フィラメント専用トロイダルトランスを使用 ●タカチのアルミケースを使用 出力：20W+20W 残留ノイズ：0.05mV(A) 周波数特性：20〜20kHz(±1dB)/1W 寸法：W450×D350×H240 重量：約32kg  211/845 パラシングルトランス結合・モノラルアンプ 211または845の２本をトランス結合でドライブした、パラシングル・モノラルアンプ 出力管は自己バイアスで調整不要。残留ノイズは0.05mV(A)。 ●初段12AU7、ドライバ段EL34、出力管211×2または845×2の構成 ●タムラの出力トランス、電源トランスを使用 ●橋本のインターステージトランスを使用 ●出力管フィラメント専用トロイダルトランスを使用 ●タカチのアルミケースを使用 出力：50W（１台、845のとき）、30W（１台、211のとき） 残留ノイズ：0.05mV(A) 周波数特性：20〜20kHz(±1dB)/1W 寸法：W450×D350×H240（１台） 重量：約32kg（１台）  211/845 パラシングルトランス結合・モノラルアンプ 出力：100W（２台、845のとき）、60W（２台、211のとき） 重量：約64kg（２台）  845 シングル・モノラルアンプ 左右対称型の845 シングルモノラルアンプ、トーンコントロール付き ●初段6SL7GT、カソードフォロア6CA7、出力管845の直結構成 ●12AT7-SRPP回路とCR型トーンコントロール回路から構成したトーンコントロール部 ●タンゴの角型トランス、タカチのアルミケースを使用 ●電源にはオイルフィルムコンデンサを使用 出力：20W（1台） 周波数特性：15〜20kHz(-1dB)/1W 寸法：W370×D300×H256（1台） 重量：約25kg（1台）  845 シングルアンプ 初段、カソードフォロア段、出力段（845）を直結にしたアンプ ●6SJ7＋6CA7＋845の直結構成 ●タンゴの角型トランス、タカチ製アルミケースを使用 ●電源にはオイルフィルムコンデンサを使用  300B シングルアンプ 6SN7GTの二段直結増幅段→出力段（300B）の構成 ●Ｂ電源には整流管（5AR4）を使用 ●橋本の出力トランス、電源トランス、チョークを使用 ゲイン：21dB(NFB-6dB) 出力：9W+9W(THD5%) D.F：6(NFB-6dB) 周波数特性：20Hz〜20kHz(±0.2dB、1W) 寸法：W460×D270×H230  300B シングルモノラルアンプ 初段（310A）→ドライブ段（310A）→出力段（300B）の3段構成アンプ ●WE91Bタイプの回路を踏襲 ●橋本の出力トランス、ゼネラルトランスの電源トランス、チョークを使用 ●300Bのフィラメントは交流点火と直流点火を切り替え可能 ●310Aのフィラメントは交流点火と直流点火を切り替え可能 ゲイン：41dB(NFB-28dB) 出力：8W(THD1%) D.F：7 周波数特性：20Hz〜20kHz(±1dB、1W) 寸法：W370×D300×H205（1台） 重量：約11kg（1台）  300B シングルアンプ 6SN7GTの二段直結増幅段→出力段（300B）の構成 ●Ｂ電源には整流管（5AR4）を使用 ●橋本の出力トランス、電源トランス、チョークを使用 ゲイン：22dB(NFB-6dB) 出力：10W+10W(THD5%) D.F：6(NFB-6dB) 周波数特性：20Hz〜20kHz(±0.3dB、1W) 寸法：W460×D270×H230  300B シングルアンプ 初段（310A）→出力段（300B）の2段構成アンプ ●Ｂ電源には整流管（5U4G）、フィルムコンデンサを使用 ●ファインメットコアの出力トランスを使用 ●橋本の電源トランスとチョークを使用 ゲイン：23dB（NFBなし）、17dB（NFB-6dB） 出力：9W+9W D.F：3（NFBなし）、6（NFB-6dB） 周波数特性：20Hz〜20kHz（-1dB、1W、NFB-6dB） 寸法：W460×D270×H220  300B シングルアンプ 内部  300B シングルアンプ 初段（5693）→出力段（300B）の2段構成アンプ ●Ｂ電源には整流管（274B）、フィルムコンデンサを使用 ●初段管のスクリーン電源に定電圧放電管を使用 ●ファインメットコアの出力トランスを使用 ●橋本の電源トランスとチョークを使用 ゲイン：22dB 出力：6W+6W D.F：3 周波数特性：20Hz〜20kHz（-3dB、1W） 寸法：W370×D300×H200  300B プッシュプルアンプ ステレオ構成の300Bプッシュプルアンプ ●6CG7増幅→P-K分割位相反転→6CG7ドライブ＋300Bプッシュプル→出力トランスの構成 ●タムラの出力トランス、タカチ製アルミケースを使用 ●特注Ｒコア型電源トランスを使用 ●300Bフィラメント用に別途トロイダル型トランスを使用 ゲイン：22dB 出力：21W+21W（THD5%以下） D.F：9 周波数特性：10Hz〜50kHz（-1dB、1W） 残留ノイズ：0.02mV（A補正） 寸法：W450×D350×H235 重量：約22kg  300B シングルアンプ 初段（310A）→出力段（300B）の2段構成アンプ ●Ｂ電源には整流管（5U4G）、フィルムコンデンサを使用 ●TANGOの出力トランスと電源トランスを使用 ゲイン：14dB 出力：8W+8W D.F：6 周波数特性：20Hz〜20kHz（-1dB、1W） 寸法：W450×D350×H220  300B シングル・ヘッドホンアンプ 入力トランス→300B→出力トランスの単段構成アンプ ●橋本のトランス、タカチ製アルミケースを使用 ゲイン：5dB 出力：2W+2W（THD5%以下、16Ω負荷） 周波数特性：20Hz〜20kHz（-1dB、1V、16Ω負荷） 残留ノイズ：0.003mV（A補正、16Ω負荷）  300B シングルアンプ 初段、カソードフォロア段、出力段（300B）を直結にしたアンプ ●12AX7パラ＋12BH7パラ＋300Bの直結構成 ●出力管300Bの電流を常時監視できる電流計を装備 ●Ｂ電源には整流管（5AR4/5U4G）、オイルフィルムコンデンサを使用 ●整流管のラッシュカレント防止回路を装備 ●橋本のトランス、タカチ製アルミケースを使用 ゲイン：20dB（NFBなし）、16dB（NFB4dB） 出力：10W+10W（THD5%以下） D.F：3（NFBなし）、5（NFB4dB） 周波数特性：10Hz〜70kHz（-3dB、1W、NFB4dB） 寸法：W450×D350×H220 重量：約22kg  300B シングルアンプ 2A3-Loftin-Whiteをベースとした、 300B のロフチン・ホワイト・シングルアンプ ●6SL7GT 初段と 300B 出力段を直結 ●出力管300Bの電流を常時監視できる電流計を装備 ●整流管 5AR4 によるＢ電源 ●橋本のトランス、タカチのアルミケースを使用 出力：7W+7W 寸法：W370×D300×H200 重量：約17kg  300B シングルトランス結合アンプ 入力→ 6SN7GT 2段直結→インターステージトランス→ 300B →出力トランス の構成 ●ドライバトランス、出力トランス、電源トランスは橋本トランスを使用 ●整流管 5AR4/5U4G/5U4GB/274B によるＢ電源 ●タカチのアルミケースを使用 ●出力管の電流を常時監視できる電流計を装備 出力：9W+9W 寸法：W370×D295×H190 重量：約20kg  300B シングルトランス結合アンプ 入力→ 6J5GT → 6AH4GT →インターステージトランス→ 300B →出力トランス の構成 ●ドライバトランス、出力トランス、電源トランス、チョークは橋本トランスを使用 ●300Bヒーター電源用にトロイダル電源トランスを使用 ●整流管 5U4G によるＢ電源 ●タカチのアルミケースを使用 ●出力管の電流を常時監視できる電流計を装備 出力：9W+9W 寸法：W450×D350×H190 重量：約20kg  300B シングルアンプ 2A3-Loftin-Whiteをベースとした、 300B のロフチン・ホワイト・シングルアンプ ●6SN7GT ドライバ段と 300B 出力段を直結 ●出力管300Bの電流を常時監視できる電流計を装備 ●整流管 5AR4 によるＢ電源 ●ノグチのトランス、タカチのアルミケースを使用 ●フィラメント5V2.4AのFullMusic 300Bにトロイダルトランスを追加して対応 出力：4W+4W 寸法：W370×D295×H190 重量：約13kg  300B シングルアンプ（キット） 2A3-Loftin-Whiteをベースとした、 300B のロフチン・ホワイト・シングルアンプ ●6SL7GT 初段と 300B 出力段を直結 ●出力管300Bの電流を常時監視できる電流計を装備 ●整流管 5AR4 によるＢ電源 ●ノグチのトランス、タカチのアルミケースを使用 出力：4W+4W 寸法：W370×D295×H190 重量：約12kg  300B シングルトランス結合アンプ（キット） 入力→ 6SN7GT パラ→ インターステージトランス→ 300B →出力トランス の構成 ●出力トランスとドライバトランスはファインメットコアを使用 ●整流管 274B によるＢ電源 ●300B のヒーターは直流点火 出力：8W+8W 寸法：W450×D350×H190 重量：約20kg  300B シングルアンプ 初段、カソードフォロア段、出力段（300B）を直結にしたアンプ ●12AX7パラ＋12BH7パラ＋300Bの直結構成 ●出力管300Bの電流を常時監視できる電流計を装備 ●Ｂ電源には整流管（5U4G）、オイルフィルムコンデンサを使用 ●整流管のラッシュカレント防止回路を装備 ●タムラのトランス、タカチ製アルミケースを使用 出力：8W+8W 寸法：W450×D350×H220 重量：約23kg  300B シングルトランス結合アンプ 入力トランス→ 6SN7GT パラ→ インターステージトランス→ 300B →出力トランス の構成 ●全段トランス結合 ●出力管300Bの電流を常時監視できる電流計を装備 ●整流管 5AR4 によるＢ電源 ●300B と 6SN7GT のヒーターは直流点火 ●タムラ、タンゴのトランス、タカチのアルミケースを使用 出力：9W+9W 寸法：W370×D295×H190 重量：約21kg  300B シングルトランス結合アンプ 300Bをインターステージトランスでドライブした、トランス結合アンプ ●6SN7GT 初段とドライバ段は直結 ●整流管 5AR4 によるＢ電源 ●300B と 6SN7GT のヒーターは直流点火 ●タンゴのトランス、タカチのアルミケースを使用 出力：9W+9W 寸法：W370×D295×H190 重量：約20kg  300B シングルアンプ 2A3-Loftin-Whiteをベースとした、 300B のロフチン・ホワイト・シングルアンプ ●6SL7GT 初段と 300B 出力段を直結 ●出力管300Bの電流を常時監視できる電流計を装備 ●整流管 5U4GB によるＢ電源 ●ノグチのトランス、タカチのアルミケースを使用 出力：6W+6W 寸法：W350×D260×H190 重量：約12kg  300B シングル・モノラルアンプ 左右対称型のモノラルアンプ、バランス入力付き ●6SN7GT-SRPPの初段、6SN7GT-SRPPのドライバ、出力管300Bの構成 ●Ｂ電源には整流管 5U4G、ブロック型フィルムコンデンサを使用 ●出力管300Bの電流を常時監視できる電流計を装備 ●アンバランス入力(RCA)とバランス入力(XLR)を切り替え可能 ●２組のスピーカーを切り替え可能 ●タンゴの角型トランス、タカチのアルミケースを使用 出力：10W（1台） 周波数特性：15〜30kHz(-1dB)/1W 寸法：W355×D270×H195（1台） 重量：約16kg（1台）  300B プッシュプル・モノラルアンプ 左右対称型のモノラルアンプ、トーンコントロール付き ●6SN7GTの初段とP-K分割位相反転段、6SN7GT-SRPPのドライバ、出力管300Bの構成 ●6SN7GT-SRPP回路とCR型トーンコントロール回路から構成したトーンコントロール部 ●タンゴの角型トランス、タカチのアルミケースを使用 ●Ｂ電源には整流管 5AR4、オイルフィルムコンデンサを使用 出力：30W（1台） 周波数特性：6〜60kHz(-1dB)/1W 寸法：W370×D300×H210（1台） 重量：約18kg（1台）  300B シングルアンプ 初段、カソードフォロア段、出力段（300B）を直結にしたアンプ ●12AX7パラ＋12BH7パラ＋300Bの直結構成 ●出力管300Bの電流を常時監視できる電流計を装備 ●Ｂ電源には整流管（274B/5U4G）、オイルフィルムコンデンサを使用 ●整流管のラッシュカレント防止回路を装備 ●タムラのトランス、タカチ製アルミケースを使用 出力：9W+9W 寸法：W450×D350×H230 重量：約25kg  300B シングルアンプ 初段、カソードフォロア段、出力段（300B）を直結にしたアンプ ●6SL7GTパラ＋6SN7パラ＋300Bの直結構成 ●Ｂ電源には整流管5AR4、オイルフィルムコンデンサを使用 ●タンゴのトランス、タカチ製アルミケースを使用

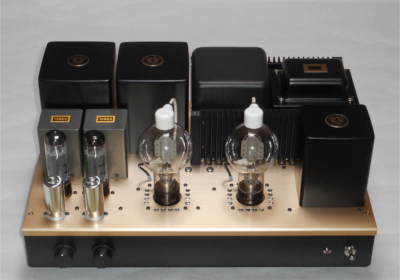

808 シングルトランス結合アンプ送信管808をトランス結合でドライブした、シングルアンプ 出力管は固定バイアス。残留ノイズは0.05mV(A)。 ●初段12AU7-SRPP、ドライバ段EL34、ドライバトランス、出力管808の構成 ●橋本の出力トランス、電源トランスを使用 ●TANGOのインターステージトランスを使用 ●出力管フィラメント専用トロイダルトランスを使用 ●タカチのアルミケースを使用 出力：13W+13W 残留ノイズ：0.05mV(A) 周波数特性：20〜70kHz(-1.5dB、1W) 寸法：W450×D350×H225 重量：約27kg

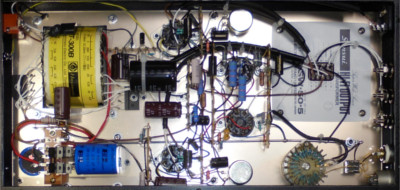

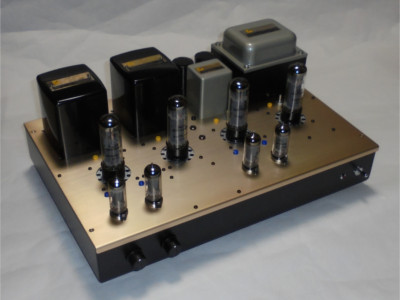

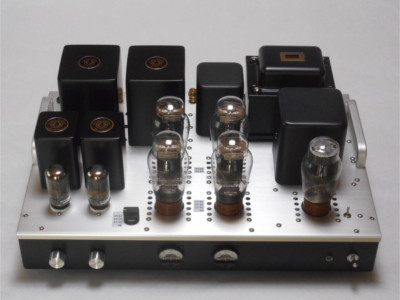

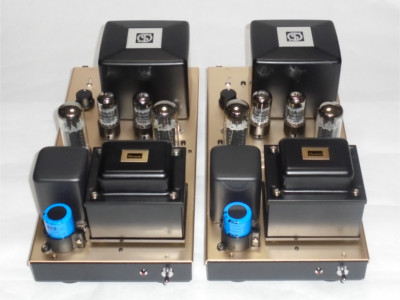

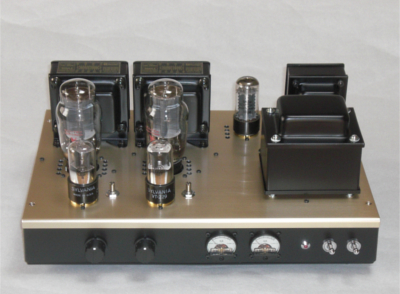

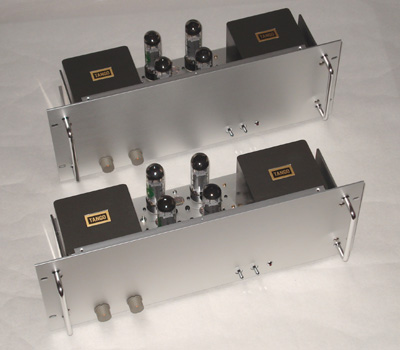

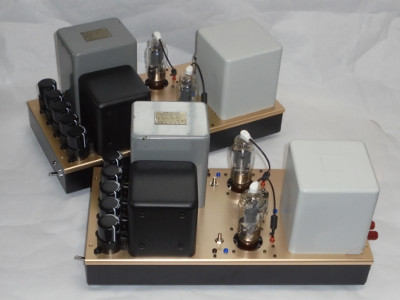

45/VT-52/VT-25/VT-62 シングルトランス結合アンプ入力→ 6SN7GT２段増幅→インターステージトランス→ 45/VT-52/VT-25/VT-62 →出力トランスの構成 45とVT-52はシングルで、VT-25とVT-62は、パラシングル（シングル）で動作 ●出力管種は、ロータリースイッチ１個で設定 （フィラメント電圧、B電源電圧、自己バイアス抵抗、出力トランス負荷の切替はリレーを使用） ●ドライバトランス、出力トランス、電源トランスは橋本トランスを使用 ●出力管フィラメント電源用にトロイダル電源トランスを使用 ●整流管 (5AR4/5U4G/5R4GY他) によるＢ電源 ●タカチのアルミケースを使用 ●出力管の電流を常時監視できる電流計を装備 出力：45シングル1.5W+1.5W、VT-52シングル2.6W+2.6W、VT-25パラシングル4.0W+4.0W、VT-62パラシングル5.5W+5.5W 寸法：W450×D350×H200 重量：約22kg  2A3 シングルアンプ（キット） 2A3-Loftin-Whiteをベースとした、 2A3 のロフチン・ホワイト・シングルアンプ ●6SL7GT 初段と 2A3 出力段を直結 ●出力管2A3の電流を常時監視できる電流計を装備 ●整流管 5AR4 によるＢ電源 ●橋本電気の出力トランス HC-203U、タカチのアルミケースを使用 出力：3.5W+3.5W 寸法：W370×D295×H180 重量：約13kg  EL34/KT88 プッシュプルアンプ EL34またはKT88 UL接続によるプッシュプル・モノラルアンプ ●初段+P-K分割位相反転段（6CG7）、カソード共通増幅ドライブ段（6CG7）、固定バイアス出力段EL34/KT88の構成 ●LUXKIT A3500の出力トランス、電源トランス、チョークを使用 ●初段+P-K分割位相反転段用ヒーター電源にはショットキーブリッジダイオードを使用 ●タカチのアルミシャーシを使用 出力：40W+40W（THD1%） 周波数特性：20〜20kHz(±0.3dB)/1W 寸法：W450×D350×H180 重量：約20kg  EL38/6G-B8 プッシュプル・モノラルアンプ EL38または6G-B8 多極管接続によるプッシュプル・モノラルアンプ ●初段+P-K分割位相反転段（12AU7）、カソード共通増幅ドライブ段（5687）、固定バイアス出力段EL38/6G-B8の構成 ●スクリーン電源には特注Rコア電源トランスを使用 ●信号増幅管用ヒーター電源とバイアス用負電源にはショットキーブリッジダイオードを使用 ●タンゴの120W出力トランス、タムラの電源トランス、タカチのアルミシャーシを使用 出力：50W（EL38 THD1%）、100W（6G-B8 THD1%） 周波数特性：20〜20kHz(-0.5dB)/1W 寸法：W225×D510×H230 重量：約18kg/１台  6G-B8 プッシュプル・モノラルアンプ 6G-B8 三極管接続のプッシュプル・モノラルアンプ ●初段+P-K分割位相反転段（6SN7GT/ECC33）、カソード共通増幅ドライブ段（6SN7GT/ECC33）、固定バイアス出力段6G-B8の構成 ●Ｂ電源にはSiCショットキーダイオードを使用 ●信号増幅管用ヒーター電源とバイアス用負電源にはショットキーブリッジダイオードを使用 ●山水電気の出力トランス、橋本電気の電源トランス、タカチのアルミシャーシを使用 出力：20W（THD1%） 周波数特性：20〜20kHz(-0.5dB)/1W 寸法：W200×D450×H180 重量：約16kg/１台  6G-B8 プッシュプル・モノラルアンプ 内部  EL34/6L6GC/KT88/6550A シングルアンプ EL34/6L6GC/KT88/6550Aなどの多極管の三極管接続シングルアンプ ●12AX7-SRPPの初段、12AU7パラのカソードフォロア段、三極管接続出力段の構成 ●Ｂ電源には整流管、オイルフィルムコンデンサを使用 ●ファインメットコア出力トランス、ファインメットコアチョーク、タンゴの電源トランス、タカチのアルミシャーシを使用 ●出力トランス一次側からと二次側からの二重NFB 出力：5W+5W（THD5%） 周波数特性：20〜20kHz(-1dB)/1W 寸法：W460×D260×H180  EL34/6L6GC/KT88/6550A シングルアンプ 内部  KT88 プッシュプル・トランス結合モノラルアンプ KT88 UL接続／三結のプッシュプル・トランス結合モノラルアンプ ●初段6SN7GTパラ、ドライバ段6SN7GTパラ、ドライバトランス、出力管KT88の構成 ●Ｂ電源には整流管5AR4、オイルフィルムコンデンサを使用 ●橋本電気のトランス、タカチのアルミケースを使用 ●出力段はUL接続／三結切り替え可能 出力：33W（1台、UL）、22W（1台、三結） 周波数特性：20〜20kHz(-1dB)/1W 寸法：W370×D300×H180（1台） 重量：約17kg（1台）  KT88 プッシュプル・モノラルアンプ KT88 UL接続／三結のプッシュプル・モノラルアンプ ●初段とP-K分割12AU7、ドライバ12BH7、出力管KT88の構成 ●橋本電気のトランス、タカチのアルミケースを使用 ●出力段はUL接続／三結切り替え可能 出力：33W（1台、UL）、22W（1台、三結） 周波数特性：5〜100kHz(-1dB)/1W 寸法：W350×D265×H175（1台） 重量：約16kg（1台）  6CA7/EL34 パラレルプッシュプル・モノラルアンプ EIAラックマウント型の6CA7/EL34 パラレルプッシュプル・モノラルアンプ ●初段とP-K分割6CG7、ドライバ6CG7、出力管6CA7/EL34の構成 ●タンゴの角型トランス、タカチのEIAパネルとアルミケースを使用 ●出力段カソードNFB、連続可変のオーバーオールNFB 出力：60W 周波数特性：3〜100kHz(-1dB)/1W 寸法：W483×D210×H185 重量：約15kg/１台  EL34-STC モノラルパワーアンプ mizunaga の真空管アンプキットEL34/6CA7-STC（EL34/6CA7-超３・パワーアンプ・キット） をベースにモノラル化したもの。 ●初段管EF86、帰還管12AX7、出力管EL34の構成 ●タンゴの角型トランス、タカチ製サイドウッドアルミケースを使用  12BH7A パラレルプッシュプルアンプ 12BH7Aを4本使用した、パラレルプッシュプルアンプ ●初段+P-K分割位相反転段（12AT7）、自己バイアス出力段（12BH7A）の構成 ●Ｂ電源にはSiCショットキーダイオードを使用 ●12AT7ヒーター電源にはショットキーブリッジダイオードを使用 ●橋本電気の出力トランスと電源トランス、タカチのアルミシャーシを使用 出力：4W+4W（THD2%） 周波数特性：10〜30kHz(-1dB)/1W 寸法：W350×D225×H160 重量：約10kg  12BH7A パラレルプッシュプルアンプ 内部  EL84 プッシュプル・プリメインアンプ ボリューム、トーンコントロールを持つ、EL84 プッシュプル・プリメインアンプ 小型アルミケースを使用。 ●5670W-SRPP→CRトーン回路→5670W初段→5670W-PK分割位相反転→EL84-PPの構成 ●電源トランスにはトロイダル型を採用  6BQ5 シングルアンプ 電源を強化した6BQ5 シングルアンプ 出力段電源とスクリーン電源に左右独立４回路のFETリップルフィルタを使用。 ●12AX7-SRPP+6BQ5-多極管接続の構成 ●出力トランス１次側から初段カソードへの負帰還 ●電源トランスと出力トランスには橋本トランスを使用  6BQ5 シングルアンプ 電源を強化した6BQ5 シングルアンプ 出力段電源とスクリーン電源に左右独立４回路のFETリップルフィルタを使用。 ●12AT7-SRPP+6BQ5-多極管接続の構成 ●出力トランス１次側から初段カソードへの負帰還 ●電源トランスと出力トランスには橋本トランスを使用 カスタムのアンプ見積りフォームお問い合わせ、お申し込み
|
