真空管プリアンプ、真空管フォノイコライザなどのカスタム品（特注品）を製作いたします。 お見積りは無料です。 お気軽にお問い合わせください。 （アンプの内容にもよりますが、キットでのご提供も可能です） ●ミズナガのカスタムアンプ特徴など： ・お客様のご希望に添ったアンプを設計・製作 ・アンプの外観デザインは可能な限りご要望にお答えします ・低残留ノイズを実現します ・高品質のトランス（タムラ、橋本など）を使用します ・高品質のケース（タカチなど）を使用します ・回路図と説明書を添付いたします  回路図例
説明書例●製作期間：ご注文から発送まで、２〜３か月となっております ●製作費用：お客様のご予算に合わせて設計、製作いたします | ||||||||

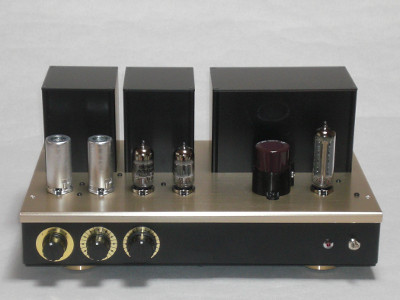

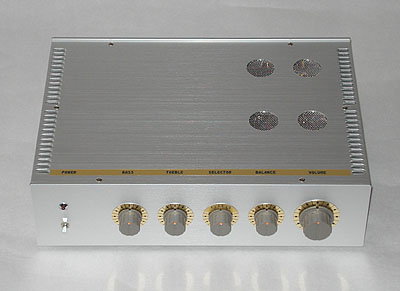

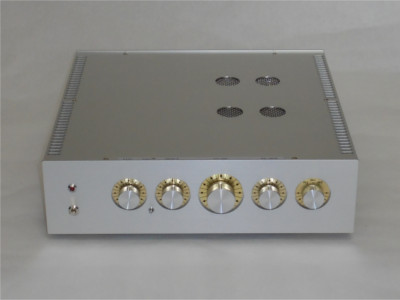

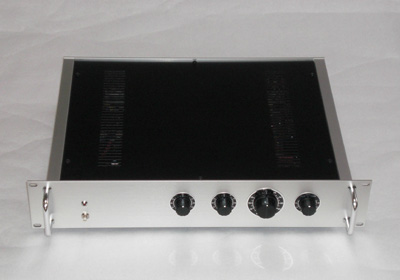

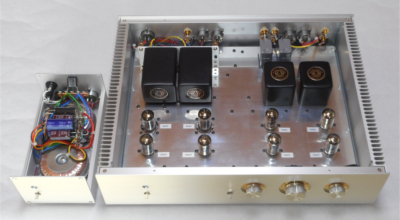

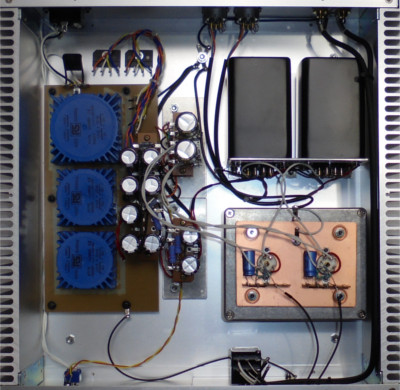

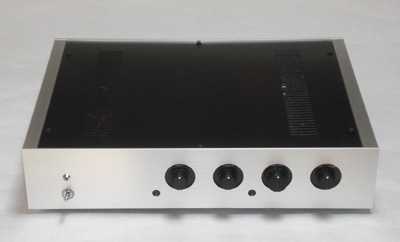

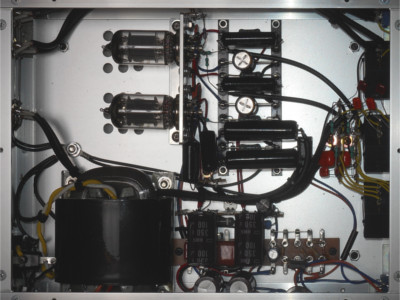

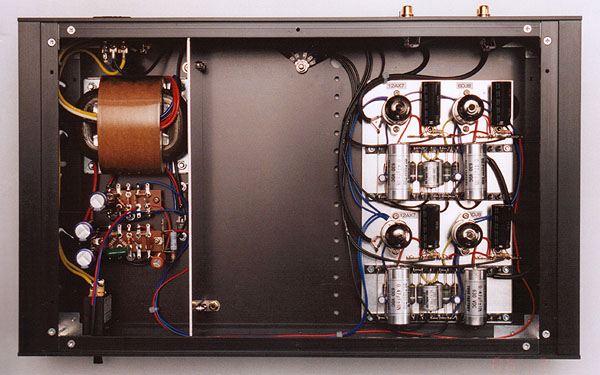

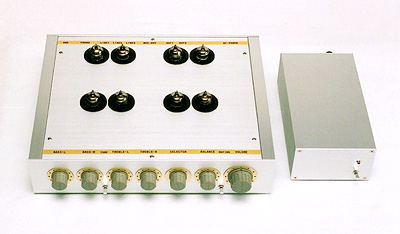

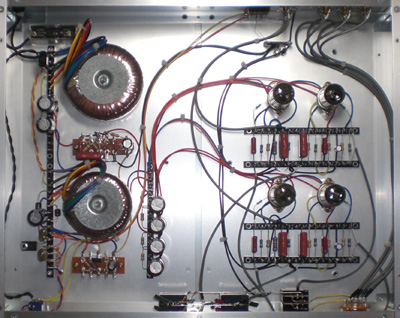

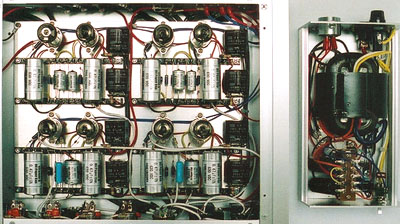

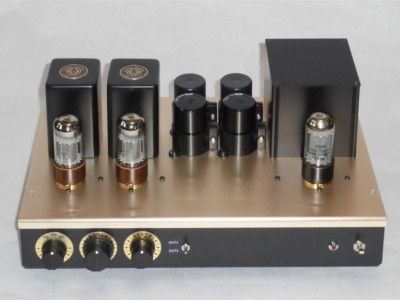

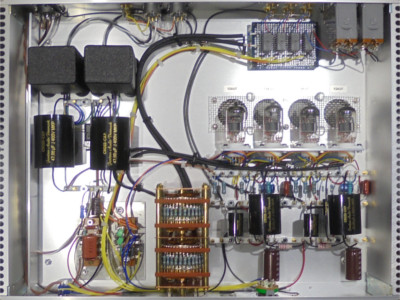

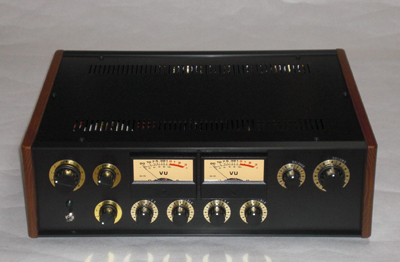

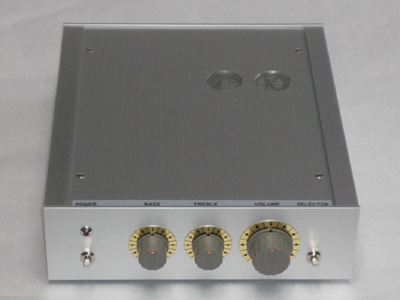

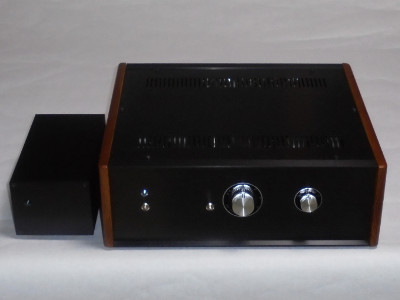

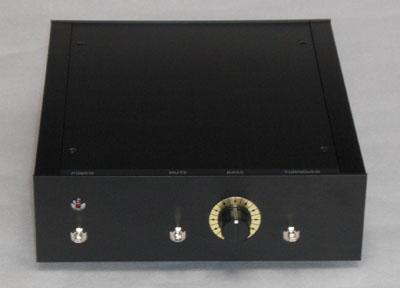

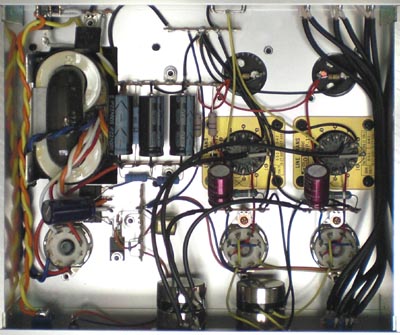

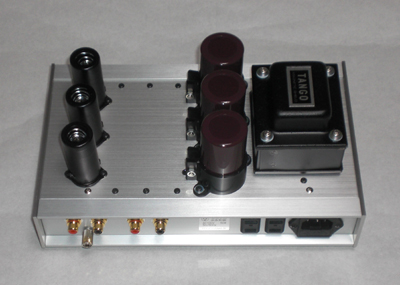

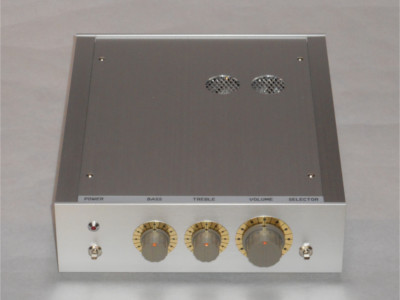

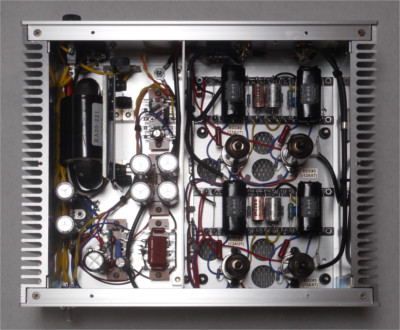

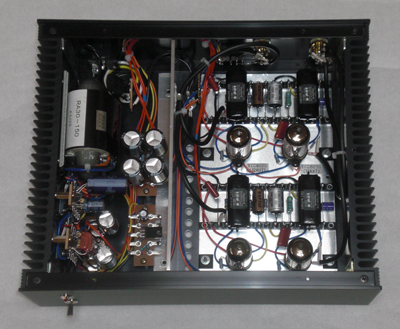

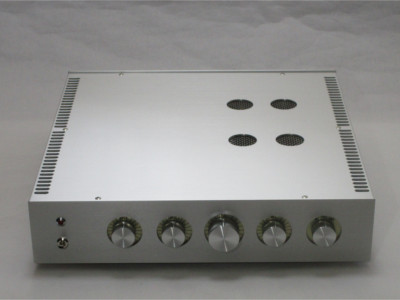

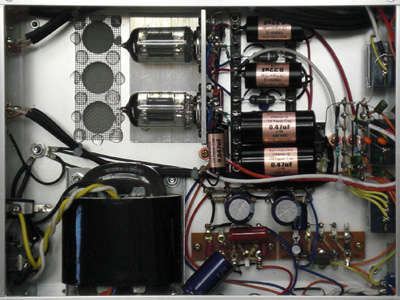

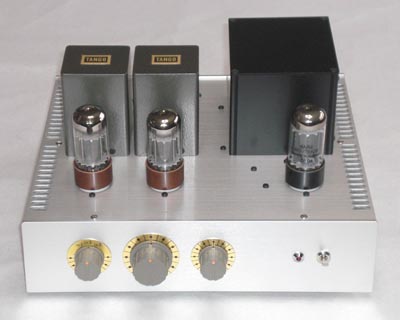

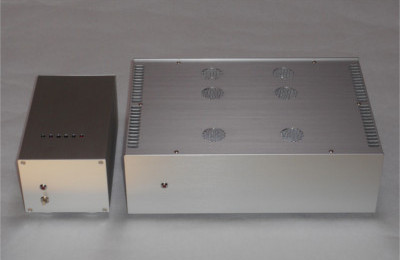

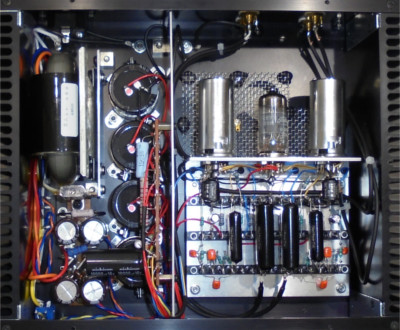

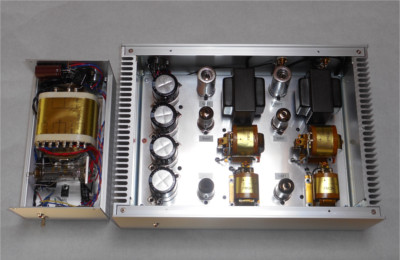

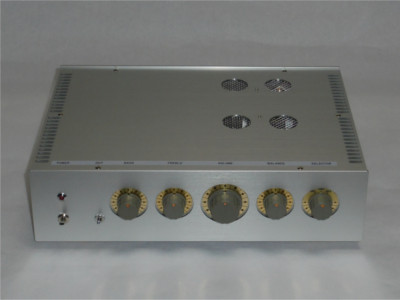

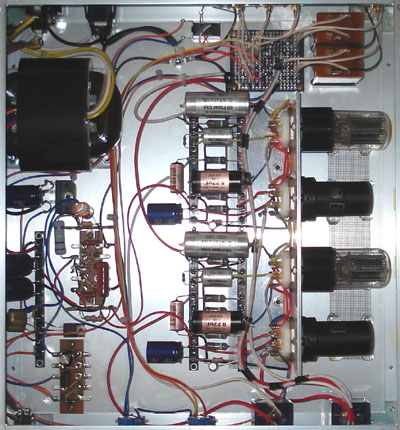

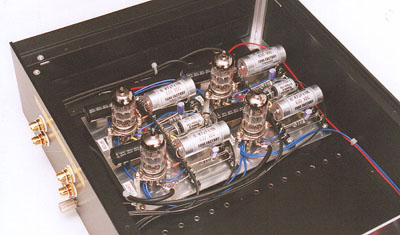

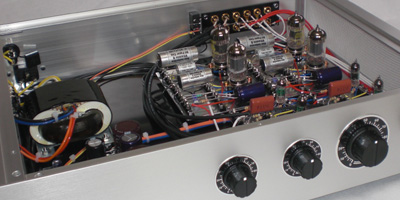

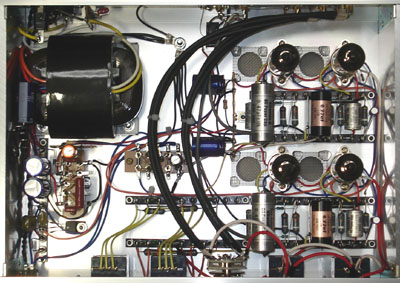

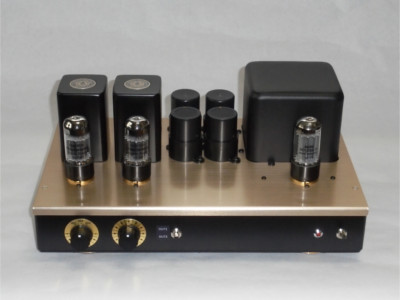

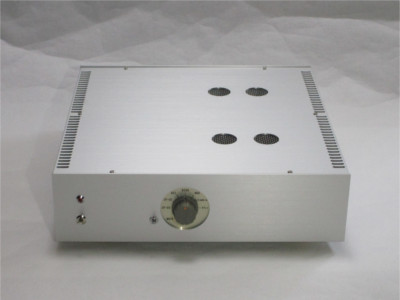

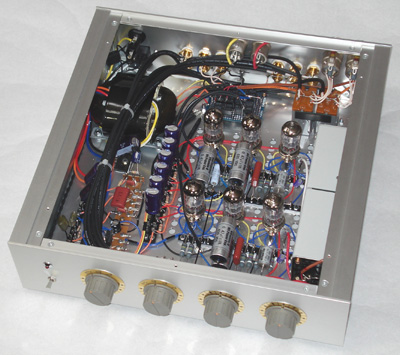

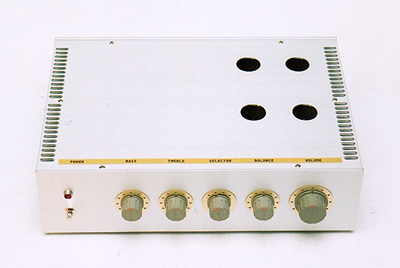

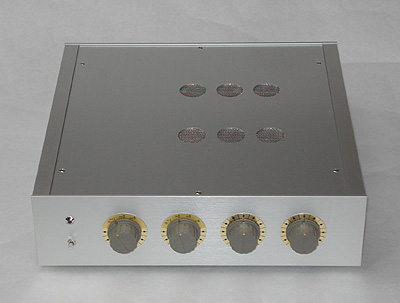

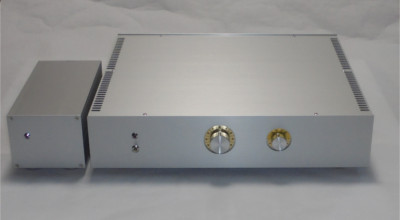

＜カスタムの真空管プリアンプ製作例＞  真空管プリアンプ（トーンコントロール付） CR型トーンコントロール付の真空管プリアンプ 真空管：12AU7×4、（5AR4） ●入力→アッテネーター→12AU7-SRPP→CR型トーン回路→12AU7カソードフォロア→出力の構成 ●SRPP回路は定数可変のμフォロア回路 ●CR型トーンコントロール回路 ●特注Ｒコア電源トランスを使用 ●整流管5AR4を使用可能 ゲイン：12AU7-SRPP：23dB、CR型トーン回路：-21dB 残留ノイズ：0.03mV（補正なし）、0.01mV（A補正） 寸法：W330×D350×H100 重量：約5kg  フォノイコライザー付プリアンプ CR型真空管フォノイコライザーアンプを備えた、 トランス出力の真空管プリアンプ ●フォノイコライザーアンプ構成：5751-SRPP→CR型イコライザ回路→5670W-SRPP ●ラインアンプ構成：セレクタ→ボリューム→12BY7A三結→出力トランス→出力 ●電源トランスには特注Ｒコア電源トランスを使用 フォノイコライザーゲイン：37dB ラインアンプゲイン：XLR-OUT:6dB、RCA-OUT:0dB ラインアンプ残留ノイズ：0.03mV（A補正） アンプ部寸法：W430×D370×H110 電源部寸法：W110×D220×H100  真空管ラインアンプ ライントランス出力の真空管ラインアンプ 真空管：6SN7(EH)×2、5AR4(SOVTEK) ●セレクター→ボリューム→6SN7GTパラ増幅段→出力トランスの構成 ●整流管（5AR4）によるＢ電源 ●特注Ｒコア電源トランス、橋本のライントランスを使用 ゲイン：14dB(OUT1),8dB(OUT2) 最大出力：10V(THD 0.5%) 残留ノイズ：0.016mV（補正なし）、0.005mV（A補正） 寸法：W330×D360×H110 重量：約7.5kg  真空管チャンネルディバイダー 2ウェイ5周波数切替の真空管チャンネルディバイダー 12dB/octの回路は、クロス周波数付近の肩特性よりも音質を重視。 ●クロスオーバー周波数：400Hz,500Hz,600Hz,700Hz,800Hz（スイッチ切替） ●減衰特性：6dB/oct,12dB/oct（スイッチ切替） ●High出力：左右独立ボリューム、位相切替可能 ●電源部には特注Ｒコアトランスを使用 ●真空管：WE396A/5670W×4  真空管フォノイコライザーアンプ 7カーブ切替CR型真空管フォノイコライザーアンプ（MMカートリッジ用） ●アンプ構成：ECC83/12AX7-SRPP→7カーブ切替CR型イコライザ回路→ECC82/12AU7-SRPP ●対応カーブ：SP-EU,SP-US,AES,RIAA,NAB,Columbia,ffrr ●電源部には特注Ｒコアトランス、FETリップルフィルタを使用  フォノイコライザー付プリアンプ MC昇圧トランス付CR型真空管フォノイコライザーアンプを備えた、 トランス出力の真空管プリアンプ ●フォノイコライザーアンプ構成：6CC42-SRPP→CR型イコライザ回路→6CC42-SRPP ●ラインアンプ構成：セレクタ→ボリューム→WE396Aパラ→出力トランス（→出力トランス） ●出力トランスは2個使用し、3個の出力を用意 ●電源トランスには特注Ｒコア電源トランスを使用 ●整流管（5R4GY他）によるＢ電源 フォノイコライザーゲイン：35dB ラインアンプゲイン：OUT1:9dB、OUT2:15dB、OUT3:21dB ラインアンプ残留ノイズ：0.03mV（補正なし）、0.01mV（A補正） 寸法：W350×D250×H160  真空管プリアンプ（トーンコントロール付） CR型トーンコントロール付の真空管プリアンプ 真空管：5670×4 ●セレクター→バランス→ボリューム→5670-SRPP→CR型トーン回路→5670カソードフォロア→出力の構成 ●CR型トーンコントロール回路 ●特注Ｒコア電源トランスを使用 ●ケース高さを82mmに抑えた ゲイン：4dB 残留ノイズ：0.05mV（補正なし）、0.01mV（A補正） 寸法：W330×D350×H82 重量：約5kg  真空管プリアンプ（トーンコントロール付） CR型トーンコントロール付の真空管プリアンプ 真空管：12AT7×2、12AU7×2 ●セレクター→バランス→ボリューム→12AT7-SRPP→CR型トーン回路→12AU7カソードフォロア→出力の構成 ●CR型トーンコントロール回路 ●特注Ｒコア電源トランスを使用 ゲイン：10dB 残留ノイズ：0.03mV（補正なし）、0.01mV（A補正） 寸法：W330×D350×H100 重量：約5kg  真空管ラインアンプ ライントランス出力の真空管ラインアンプ 真空管：6SN7(EH)×2、5AR4(SOVTEK) ●セレクター→ボリューム→6SN7GTパラ増幅段→出力トランスの構成 ●整流管（5AR4）によるＢ電源 ●特注Ｒコア電源トランス、橋本のライントランスを使用 ゲイン：14dB 最大出力：10V(THD 0.5%) 残留ノイズ：0.015mV（補正なし）、0.005mV（A補正） 寸法：W350×D250×H160 重量：約6kg  真空管プリアンプ（トーンコントロール付） CR型トーンコントロール付の真空管プリアンプ 真空管：12AT7×2、12AU7×2 ●セレクター→バランス→ボリューム→12AT7-SRPP→CR型トーン回路→12AU7カソードフォロア→出力の構成 ●CR型トーンコントロール回路 ●特注Ｒコア電源トランスを使用 ゲイン：10dB 残留ノイズ：0.03mV（補正なし）、0.01mV（A補正） 寸法：W330×D250×H100 重量：約4kg  真空管ラインアンプ ライントランス出力の真空管ラインアンプ 真空管：6SN7(EH-GOLD)×2、5AR4(SOVTEK) ●セレクター→ボリューム→バスブースト回路→6SN7GTパラ増幅段→出力トランスの構成 ●CR型バスブースト回路（100HZ:0〜7dB） ●整流管（5AR4）によるＢ電源 ●特注Ｒコア電源トランス、橋本のライントランスを使用 ゲイン：3dB 最大出力：10V 残留ノイズ：0.03mV（補正なし）、0.01mV（A補正） 寸法：W350×D250×H160 重量：約6kg  真空管プリアンプ（バランス入出力対応） トランスを内蔵してバランス入出力に対応した真空管プリアンプ ●入力トランス→ボリューム→6CG7パラ増幅段→出力トランスの構成 ●電源投入後、回路が安定するまで出力をショートするミューティングリレーを内蔵 ●Lundahlの入力トランス、橋本トランスのライン出力トランス、フェニックスのRコア電源トランスを使用  真空管プリアンプ（バランス入出力対応） アンプ内部  真空管フォノイコライザーアンプ マッキントッシュC22型の真空管フォノイコライザーアンプ（MMカートリッジ用） ●真空管：12AX7×3 ●電源トランス：特注Ｒコア電源トランス  真空管ラインアンプ 出力トランス内蔵の真空管ラインアンプ ●セレクター→ATT→310A/328A三結増幅→出力トランスの構成 ●ヒーター電圧の違う310Aと328Aが使用できるようにヒーター電圧の切り替えが可能 ●整流管（5U4G）によるＢ電源 ●特注Ｒコア電源トランス、TANGOチョーク、ISO出力トランスを使用 寸法：W330×D330×H200  直熱管ラインアンプ ライントランス出力の直熱管ラインアンプ 真空管：3A5(RCA)×2 ●入力→ボリューム→3A5パラ増幅段→出力トランスの構成 ●直熱管は、ゲルブッシュを使用して振動の影響を抑えた ●トロイダル型電源トランス、橋本のライントランスを使用 ゲイン：8dB 最大出力：7V 残留ノイズ：0.03mV（補正なし）、0.01mV（A補正） 寸法：W330×D360×H110  直熱管ラインアンプ 内部  真空管プリアンプ（バランス入出力対応） トランスを内蔵してバランス入出力に対応した真空管プリアンプ ●入力トランス→ATT→12AU7-SRPP増幅段＋12AU7 カソードフォロア段→出力トランスの構成 ●電源投入後、回路が安定するまで出力をショートするミューティングリレーを内蔵 ●電源部にはトロイダル型トランスを採用し、別筐体とした。  真空管プリアンプ（バランス入出力対応） アンプ部内部 ●真空管は水平に取り付け  フォノイコライザー付プリアンプ CR型真空管フォノイコライザーアンプを備えた、 XLR入出力対応の真空管プリアンプ 真空管：ECC35(6SL7GT)×4、ECC33(6SN7)×4 ●フォノイコライザーアンプ構成：ECC35-SRPP→CR型イコライザ回路→ECC33-SRPP ●ラインアンプ構成：入力トランス→セレクタ→ボリューム→ECC35差動→ECC33カソードフォロア→出力トランス  真空管プリアンプ（ＶＵメータ付） VUメーター付きの真空管プリアンプ 真空管：12AU7×4 ●ラインアンプ：12AU7-SRPP→12AU7-カソードフォロア ●電源投入後、回路が安定するまで出力をショートするミューティングリレーを内蔵 ●トロイダル電源トランス、タカチのケース、丸型ＶＵメータを使用  MC昇圧トランス、フォノイコライザー付プリアンプ MC昇圧トランス付CR型真空管フォノイコライザーアンプを備えた、 XLR入出力対応の真空管プリアンプ ●フォノイコライザーアンプ構成：12AX7-SRPP→CR型イコライザ回路→12AU7-SRPP ●ラインアンプ構成：入力トランス→セレクタ→ボリューム→12AU7-SRPP→6CG7パラ→出力トランス ●MC昇圧トランスと出力トランスには橋本トランスを使用 ●電源部にはトロイダルコアトランスを使用  MC昇圧トランス、フォノイコライザー付プリアンプ 内部  真空管フォノイコライザーアンプ CR型の真空管フォノイコライザーアンプ（MMカートリッジ用） ●アンプ構成：ECC83-SRPP→CR型イコライザ回路→ECC82-SRPP ●電源部には特注Ｒコアトランス、FETリップルフィルタを使用  真空管フォノイコライザーアンプ 内部  真空管フォノイコライザーアンプ CR型の真空管フォノイコライザーアンプ（MMカートリッジ用） ●アンプ構成：ECC803-SRPP→CR型イコライザ回路→ECC802-SRPP ●電源部には特注Ｒコアトランス、FETリップルフィルタを使用  真空管フォノイコライザーアンプ 内部  真空管フォノイコライザーアンプ CR型の真空管フォノイコライザーアンプ（MMカートリッジ用） MC昇圧トランス内蔵用の予備スペースを確保してあります。 ●アンプ構成：12AX7-SRPP→CR型イコライザ回路→6DJ7-SRPP ●電源部には特注Ｒコアトランス、FETリップルフィルタを使用  内部 真空管フォノイコライザーアンプ 内部（真空管周辺）  真空管フォノイコライザーアンプ LCR型の真空管フォノイコライザーアンプ（MMカートリッジ用） ●アンプ構成：12AT7-SRPP→12AU7トランス出力回路→LCR型イコライザ回路→12AT7-SRPP ●電源部は別筐体とし、整流管6CA4を使用 ●ファインメットコアのライントランス、チョーク、電源トランスを使用  真空管フォノイコライザーアンプ 内部  真空管フォノイコライザーアンプ マッキントッシュC22型の真空管フォノイコライザーアンプ（MMカートリッジ用） ●真空管：12AX7×3 ●電源トランス：タンゴ ST-30S（旧製品）  真空管プリアンプ（トーンコントロール付） コンパクトなトーンコントロール付真空管ラインアンプ トーンコントロールのターンオーバー周波数はカスタム値 真空管：12AT7(EH)×2 ●12AT7増幅段→トーンコントロール回路→12AT7カソードフォロア段の構成 ●ＣＲ型トーンコントロール回路 ●電源投入後、回路が安定するまで出力をショートするミューティングリレーを内蔵 ●特注Ｒコア電源トランス、タカチのアルミケースを使用 ゲイン：2dB 最大出力：5V 残留ノイズ：0.02mV（補正なし）、0.005mV（A補正） 寸法：W230×D280×H80  真空管プリアンプ（トーンコントロール付） 内部 ●真空管は水平に取り付け ●Ｒコアトランスは30VAタイプ  真空管プリアンプ バランス入出力の真空管プリアンプ ●アンプ構成：入力トランス→12AU7-4ユニット並列増幅→出力トランス ●電源部には特注Ｒコアトランス、FETリップルフィルタを使用  真空管プリアンプ 内部  真空管プリアンプ（キット） トランス出力の真空管プリアンプ 真空管：12AT7×2、12AU7×2、6CA4×1 ●ラインアンプ：12AT7-SRPP→12AU7-カソードフォロア→出力トランス ●ファインメットコアの出力トランスと電源トランス、タカチのケースを使用 寸法：W350×D260×H160  真空管プリアンプ（ＶＵメータ付キット） 左右独立ＣＲ型トーンコントロール内蔵の真空管プリアンプ 真空管：12AU7×4 ●ラインアンプ：12AU7-SRPP→CR型トーン回路→12AU7-カソードフォロア ●電源投入後、回路が安定するまで出力をショートするミューティングリレーを内蔵 ●特注Ｒコア電源トランス、タカチのケース、角型ＶＵメータを使用 寸法：W450×D360×H140  真空管プリアンプ（トーンコントロール付） ＣＲ型トーンコントロール内蔵の真空管プリアンプ 真空管：12AU7×4 ●ラインアンプ：12AU7-SRPP→CR型トーン回路→12AU7-カソードフォロア ●電源投入後、回路が安定するまで出力をショートするミューティングリレーを内蔵 ●トロイダル電源トランス、タカチのアルミケースを使用 寸法：W430×D360×H100  真空管プリアンプ（トーンコントロール付） 内部 ●真空管は垂直に取り付け ●トロイダルトランスは高電圧電源用とヒーター電源用の２種類を使用  真空管ラインアンプ（ BASS ブースト付） コンパクトなBASS ブースト付真空管ラインアンプ 真空管：12AT7(EH)×1 ●BASS ブースト回路→12AT7カソードフォロア段の構成 ●ターンオーバー周波数切替スイッチ付のＣＲ型 BASS ブースト回路 ●電源投入後、回路が安定するまで出力をショートするミューティングリレーを内蔵 ●特注Ｒコア電源トランス、タカチのアルミケースを使用 BASS ブースト量：最大 10dB （連続可変） BASS ターンオーバー周波数： 150Hz/300Hz （スイッチ切替） 残留ノイズ：0.02mV（補正なし）、0.005mV（A補正） 寸法：W230×D280×H80  真空管ラインアンプ（ BASS ブースト付） 内部 ●真空管は水平に取り付け ●Ｒコアトランスは30VAタイプ  真空管プリアンプ（トーンコントロール付） コンパクトなトーンコントロール付真空管ラインアンプ 真空管：12AT7(EH)×2 ●12AT7増幅段→トーンコントロール回路→12AT7カソードフォロア段の構成 ●ＣＲ型トーンコントロール回路 ●電源投入後、回路が安定するまで出力をショートするミューティングリレーを内蔵 ●特注Ｒコア電源トランス、タカチのアルミケースを使用 ゲイン：2dB 最大出力：5V 残留ノイズ：0.02mV（補正なし）、0.005mV（A補正） 寸法：W230×D280×H80  真空管プリアンプ（トーンコントロール付） 内部 ●真空管は水平に取り付け ●Ｒコアトランスは30VAタイプ  真空管プリアンプ（バランス入出力対応） プッシュプル・トランス出力の真空管ラインアンプ 真空管：12AU7(EH)×4 ●12AU7増幅段→12AU7直結P-K分割位相反転段→12AU7PPトランス出力段の構成 ●可変型のBASS ブースト機能（50Hz 0〜+7.5dB） ●可変型の負帰還（NFB=0〜4dB） ●電源投入後、回路が安定するまで出力をショートするミューティングリレーを内蔵 ●特注Ｒコア電源トランス、タンゴのライントランスを使用 ゲイン：16dB（NFB=0dB）、12dB（NFB=4dB） 最大出力：10V 残留ノイズ：0.06mV（補正なし、NFB=0dB）、0.03mV（A補正、NFB=0dB） 寸法：W430×D360×H100  真空管プリアンプ（バランス入出力対応） 内部 ●真空管は垂直に取り付け ●出力トランスは水平に取り付け ●Ｒコアトランスは40VAタイプ  真空管ラインアンプ ライントランス出力の真空管ラインアンプ 真空管：6SN7(EH-GOLD)×2、5AR4(SOVTEK) ●セレクター→ボリューム→6SN7GTパラ増幅段→出力トランスの構成 ●可変型のカソード負帰還（NFB=0〜6dB） ●整流管（5AR4）によるＢ電源 ●特注Ｒコア電源トランス、タンゴのライントランスを使用 ゲイン：11dB（NFB=0dB）、5dB（NFB=6dB） 最大出力：10V 残留ノイズ：0.008mV（補正なし、NFB=0dB）、0.004mV（A補正、NFB=0dB） 寸法：W280×D260×H160 重量：約6kg  真空管ラインアンプ 内部 ●Ｒコアトランスは余裕のある80VAタイプ  真空管ラインアンプ 出力トランス内蔵の真空管ラインアンプ ●セレクター→ボリューム→P-G帰還を掛けた310A（328A）三結増幅→出力トランスの構成 ●ヒーター電圧の違う310Aと328Aが使用できるようにヒーター電圧の切り替えが可能 ●整流管（5U4G、5U4GB、5AR4）によるＢ電源 ●特注Ｒコア電源トランス、ファインメットチョーク、ファインメット出力トランスを使用 寸法：W280×D265×H195  真空管プリアンプ（バランス入出力対応） トランスを内蔵してバランス入出力にも対応した真空管プリアンプ ●12AU7-SRPP増幅段＋12AU7 カソードフォロアの構成 ●左右の信号をミキシングしてモノラル信号を出力 ●電源投入後、回路が安定するまで出力をショートするミューティングリレーを内蔵 ●特注Ｒコア電源トランス、タカチのアルミケースを使用  真空管プリアンプ（バランス入出力対応） 内部 ●真空管は垂直に取り付け  真空管プリアンプ（トーンコントロール付） CR型トーンコントロール回路内蔵の真空管プリアンプ ●12AT7-SRPP→CR型トーンコントロール回路→12AU7 カソードフォロアの構成 ●電源投入後、回路が安定するまで出力をショートするミューティングリレーを内蔵 ●特注Ｒコア電源トランス、タカチのアルミケースを使用  真空管プリアンプ（トーンコントロール付） 内部 ●真空管は垂直に取り付け  真空管ラインアンプ インプットトランス、CR型BASSブースト回路内蔵の真空管ラインアンプ ●6SJ7 三結増幅→6SN7 カソードフォロア→CR型BASSブースト回路→6SN7 カソードフォロアの構成 ●電源投入後、回路が安定するまで出力をショートするミューティングリレーを内蔵 ●特注Ｒコア電源トランス、タムラのインプットトランス、タカチのアルミケースを使用  真空管ラインアンプ 内部 ●真空管は水平に取り付け  トーンコントロール付プリアンプ CR型トーンコントロール内蔵の真空管プリアンプ ●アンプ構成：12AU7-SRPP→CR型トーン回路→12AU7-SRPP  トーンコントロール付プリアンプ 内部  フォノイコライザー付プリアンプ（トーンコントロール付） ＣＲ型フォノイコライザー、ＣＲ型トーンコントロール内蔵の真空管プリアンプ （ＥＩＡラックマウント型） 真空管：12AX7×2、12AT7×2、6111×4 ●フォノイコライザー：12AX7-SRPP→CR型ネットワーク→12AT7-SRPP ●ラインアンプ：6111-SRPP→CR型トーン回路→6111-カソードフォロア ●電源投入後、回路が安定するまで出力をショートするミューティングリレーを内蔵 ●特注Ｒコア電源トランス、タカチのアルミケースを使用 寸法：W483×D350×H88  フォノイコライザー付プリアンプ（トーンコントロール付） 内部 ●真空管は垂直に取り付け ●Ｒコアトランスは40VAタイプ  フォノイコライザー付プリアンプ CR型フォノイコライザー、左右独立トーンコントロール内蔵の真空管プリアンプ ●フォノイコライザー：12AX7-SRPP→CR型ネットワーク→12AT7-SRPP ●ラインアンプ：12AT7-SRPP→CR型トーン回路→12AU7-カソードフォロア ●電源部は別筐体とし、DC電源（B電源、ヒータ電源）をアンプ部に供給  フォノイコライザー付プリアンプ 内部 カスタムのアンプ見積りフォームお問い合わせ、お申し込み
|
